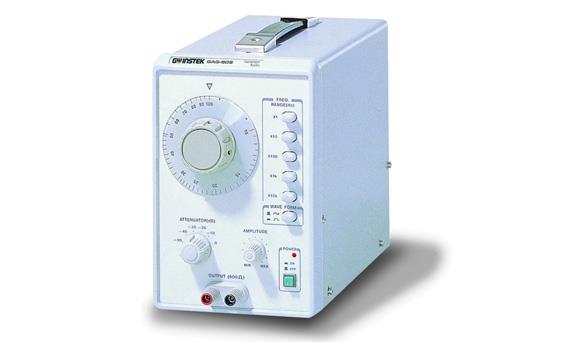

GAG-810 & GAG-809

频率范围：10Hz ~ 1MHz
正弦波失真：0.1%（GAG-809）；0.02%（GAG-810）
六段输出衰减器
外部同步功能

GAG-810/809提供低频信号（<1MHz）产生的解决方案，特别是音频信号。直观式的简单操作面板通过刻度盘选择不同范围提供准确的频率与幅度。除了传统模拟正弦波输出还为数字应用提供方波输出。失真度控制在最小值，特别是在500Hz~ 20kHz这一段可听见的频率，失真度被控制在最小值，仅0.02%或更小。外部同步输入信号可以帮助与其他仪器的连接。

规格
正弦波
频率范围	10Hz ~ 1MHz, 共 5 档
频率指示	Dial Scale
频率准确度	+(5% + 1Hz)
输出电压	5 Vrms (600Ω负载)
频率响应	10Hz ~ 1MHz +0.5dB (600Ω负载)
频率响应	Reference Frequency (1kHz)
失真因素	500Hz ~ 20kHz, 0.02% 或以下（GAG-809:≤0.1%）;100Hz ~ 100kHz, 0.05% 或以下（GAG-809:≤0.3%）;(x 10 range for 100Hz, x 1k range for 100kHz);50Hz ~ 200kHz, 0.3% 或以下;20Hz ~ 500kHz, 0.5% 或以下;10Hz ~ 1MHz, 1.5% 或以下
方波
输出电压	10Vp-p or more
Overshoot	2% 或以下 (在 1kHz, 最大输出)
Sag.	5% 或以下 (在 50Hz)
上升/下降时间	小于 200nS
周期率	50% +5%
外部同步
同步范围	+5% / Vrms
最大可输入	15V (DC + AC peak)
输入阻抗	150kΩ
输出
输出阻抗	600Ω+10%
输出衰减器	0, -10, -20, -30, -40, -50dB;6 档 (准确度 +1dB 在 600Ω 负载)
使用电源
交流 100/120/220/230V +10%, 50/60Hz
附件
电源线 x 1, 操作手册 x 1, 测试线 GTL-103 x 1
尺寸及重量
130(宽) x 210(高) x 292(长) mm ,约 3Kg
