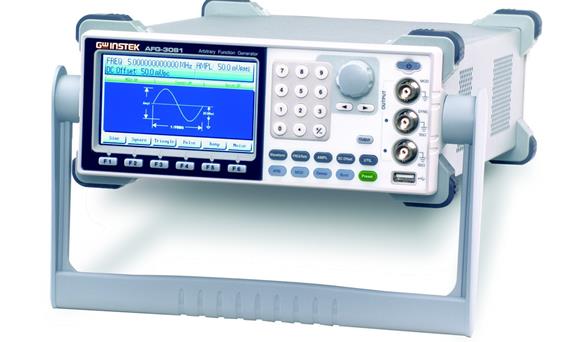

AFG-3000系列(AFG-3081,AFG-3051)

• 1uHz~80/50MHz宽广的频率范围

• 全频段1uHz频率分辨率

• 标准波形:正弦波、方波、三角波、斜波、脉冲波、噪声波

• 内置AM、FM、PWM、FSK、扫频、Burst信号

• 16位,200MSa/s,1M点长度的任意波形

• DWR(任意波形重建)功能

• 任意波形编辑PC软件

• 4.3" 高分辨率LCD显示

• USB Host/Device,RS-232C,GPIB标准接口

•    AFG-3000 Series是一个具备功能强大的任意波形函数信号产生器，他的设计可符合于工业应用以及教育科研使用。这个系列提供了80MHz以及50MHz两个频宽，且内建了Sine, Square, Triangle, Ramp, Pulse, Noise等标准信号，且提供AM, FM, FSK, PWM, Sweep, Burst等应用信号以满足各类波形的需求。
        AFG-3000 Series同时提供16 bit高分辨率、200MSa/s取样率以及1M内存深度的任意波形编辑功能，且可直接透过直觉式的面板操作来编辑所需的波形，且内建的1M内存，可让使用者进行波形分段存取/输出，除了可节省内存的使用空间外，还可让使用者储存更多的波形。DWR功能可直接从GDS-2000系列示波器将波形直接读出到AFG-3000内，除了不需透过PC连接外，还可让使用者在进行除错或测试的时候方便波形描述，避免使用了错误的测试条件。
        此外，AFG-3000 Series还内建了50 Ohm / Hi-Z Impedance Switch, Online Help Function, 以及Output On/Off Switch等功能让使用者能够更便利的操作。透过4.3-inch高分辨率的TFT LCD，除了能让使用者能够看到更清楚的信息外，也能将使用者所设定的所有信息全部显示出来，让使用者更清楚目前的设定状态。前面板的USB Host, 除了能够进行DWR功能外，还可直接储随身碟存取，而背板内建的USB Device, RS-232, 以及GPIB标准接口，除了能够执行PC端任意波形软件外，还支持链接库语法让使用者进行客制化功能控制。

• 任意波信号发生器AFG-3000如何升级http://v.youku.com/v_show/id_XMjY2NDYwOTIw.html?spm=a2hzp.8253869.0.0

•

•

• 详细规格
  		AFG-3081	AFG-3051
  波形
  标准波形		正弦波, 方波, 锯齿波, 脉冲波, 噪声波, 直流, DC, Sin(x)/x, 指数上升, 指数下降, 负锯齿波
  任意波形
  ARB功能		内置
  采样率		200 MSa/s
  重建率		100MHz
  波形长度		1M 点
  幅值分辨率		16 位
  非易失性存储器		10组1M内存(1)
  自定义输出区域		任意2 ~ 1M点
  自定义标记输出		任意2 ~ 1M点
  频率特性
  范围	正弦波、方波	80MHz	50MHz
  	三角波、锯齿波	1MHz
  分辨率		1uHz
  准确性	稳定度	±1 ppm 0 to 50℃；±0.3 ppm 18 to 28℃
  	老化率	±1 ppm, per 1 year
  	Tolerance	≤1 uHz
  输出特性*2
  幅值	范围	10 mVpp to 10 Vpp( 接 50Ω) 20 mVpp to 20 Vpp(开路)
  	准确度	± 设定值的1% ±1 mVpp；(at 1 kHz,>10 mVpp)
  	分辨率	0.1 mV or 4 位数
  	平坦度	± 1% (0.1dB)  <10 MHz   ；± 2% (0.2 dB) 10 MHz to 50 MHz ；± 10% (0.9 dB) 50 MHz to 70 MHz；± 20% (1.9 dB) 70 MHz to 80 MHz ；(对应于最大振幅正弦波 to 1 kHz)
  	单位	Vpp, Vrms, dBm,
  偏移	范围	±5 Vpk ac +dc (into 50Ω)；±10Vpk ac +dc (Open circuit)
  	准确度	设定值的1% + 2 mV+ 0.5% 振幅高度
  波形输出	阻抗	50Ω typical (fixed)；> 10MΩ (output disabled)
  	输入保护	短路保护，超载继电器自动禁用主输出
  SYNC输出	范围	TTL-compatible into>1kΩ
  	阻抗	50Ω标准值
  正弦波特性
  谐波失真*5		–60 dBc   DC～1 MHz, Ampl＜3 Vpp；–55 dBc  DC～1 MHz, Ampl＞3 Vpp；–45 dBc   1MHz～5 MHz, Ampl＞3 Vpp；–30 dBc   5MHz～80 MHz, Ampl＞3 Vpp
  总谐波失真		DC 到 20 kHz：< 0.2%+0.1mVrms
  伪波(非谐波)*5		–60 dBc   DC～1 MHz；–50 dBc   1MHz～20MHz；–50 dBc+ 6 dBc/octave 1MHz～80MHz
  相位噪声		＜-65dBc typical 10MHz, 30 kHz band；＜-47dBc typical 80MHz, 30 kHz band
  方波特性
  上升/下降时间		<8 nS*3
  过激信号		< 5%
  不对称性		周期的1%+1 ns
  可调占空比		20.0% to 80.0% ≤25 MHz   ；  40.0% to 60.0%  25～50MHz  ；50.0%(Fixed)   50～80MHz
  抖动		0.01%+525ps  ＜ 2 MHz；0.1%+75ps  ＞ 2 MHz
  斜波特性
  线性度		＜峰值输出的0.1%
  对称性		0% to 100%
  脉冲特性
  周期		20ns～ 2000s
  脉冲宽度		8ns～ 1999.9s最小脉冲宽度:     ≤50MHz ：8ns  ≤6.5MHz ：5%的周期值；分辨率: ≤50MHz ：1ns ≤6.5MHz：1%的周期值
  过激信号		<5%
  抖动率		100 ppm +50 ps
  AM调制
  载波波形		正弦波, 方波, 三角波, 锯齿波, 脉冲波, 任意波
  调制波形		正弦波, 方波, 三角波, 正/负锯齿波
  调制频率		2 mHz to 20 kHz
  深度		0% to 120.0%
  信号来源		内部/外部
  FM调制
  载波波形		正弦波, 方波, 三角波, 锯齿波
  调制波形		正弦波, 方波, 三角波, 正/负锯齿波
  调制频率		2 mHz to 20 kHz
  峰值偏移		DC to 80 MHz	DC to 50 MHz
  信号来源		内部/外部
  PWM调制
  载波波形		方波
  调制波形		正弦波, 方波, 三角波, 正/负锯齿波
  调制频率		2 mHz to 20 kHz
  偏移		脉冲波的0% ～ 100.0%
  信号来源		内部/外部
  FSK调制
  载波波形		正弦波, 方波, 三角波, 锯齿波, 脉冲波
  调制波形		周期为50%的方波
  内部频率		2 mHz to 100 kHz
  频率范围		DC to 80 MHz	DC to 50 MHz
  信号来源		内部/外部
  扫频
  波形种类		正弦波, 方波, 三角波, 任意波
  类型		线性/对数
  方向		向上/向下
  起始频率/结束频率		100 uHz to 80 MHz	100 uHz to 50 MHz
  扫描时间		1 ms to 500 s
  触发		单次, 外部, 内部
  标记		同步信号的下降沿(Programmable frequency)
  信号来源		内部/外部
  BURST
  波形种类		正弦波, 方波, 三角波, 锯齿波
  频率		1 uHz to 80 MHz(4)	1 uHz to 50 MHz(4)
  计数		1 到 1000000 循环或无限
  起始/婷指相位		-360.0∘to +360.0∘
  内部周期		1 ms to 500 s
  网关来源		外部触发
  触发来源		单次, 外部, 内部
  触发延迟		N个循环, 无限: 0s to 85 s
  外部调制输入
  类型		AM, FM, Sweep, PWM
  电压范围		± 5V 满刻度
  输入阻抗		10kΩ
  频率范围		DC to 20 kHz
  外部触发输入
  类型		FSK, Burst, Sweep
  输入准位		TTL Compatible
  斜率		上升或下降(可选择)
  脉冲宽度		> 100 ns
  输入阻抗		10kΩ,DC 耦合
  等待时间		扫频：< 10 us (典型值)；Burst：< 100 ns (典型值)
  抖动		扫频：2.5 us；Burst：1 ns; 脉冲除外300 ps
  调制输出
  类型		AM, FM, Sweep, PWM
  振幅		范围：≧1Vpp；阻抗：> 10kΩ typical (fixed)
  触发输出
  类型		Burst, Sweep
  准位		TTL Compatible into 50Ω
  脉冲宽度		> 450 ns
  最大频率值		1 MHz
  扇出数		≧4 TTL load
  阻抗		50Ω typical
  游标输出
  类型		ARB, Sweep
  准位		TTL Compatible into 50Ω
  扇出数		≧4 TTL load
  阻抗		50Ω typical
  储存/乎较		10组记忆空间
  通讯接口		GPIB, RS232, USB
  显示器		4.3 吋TFT LCD, 分辨率 480 × 3 (RGB) × 272
  系统特性
  配置时间 (典型值)		函数改变:标准—->102ms，脉冲——–>660ms， 内建任意波- >240ms；频率改变: 24ms；振幅改变: 50ms；偏鸭改变: 50ms；任意波配置: < 2s for 1M points；调制改变: < 200ms
  一般规格
  电源		AC100～240V , 50～60Hz
  消耗功率		65 VA
  操作环境		安全规范温度 :  18 ~ 28∘C；操作温度 : 0 ~ 40∘C；相对湿度: ≤ 80%, 0 ~ 40°C≤ 70%, 35 ~ 40°C安全等级： CAT Ⅱ
  有效高度		2000 meters
  污染程度		IEC 61010 Degree 2, Indoor Use
  储存环境		-10 ~ 70∘C, 湿度: ≤70%
  尺寸 (WxHxD)		265 (W) x 107 (H) x 374 (D)
  重量		约 4kg
  安全性设计符合		EN61010-1
  EMC测试符合		EN 55011, IEC-61326-1

• 附件
  GTL-110测试导线× 1，操作手冊×1，电源线×1

• 选配附件：

• GTL-232   RS-232C数据线
  GTL-246   USB数据线,USB 2.0 A-B型,4P
  GTL-248   GPIB数据线(2.Om)
  GTL-250   GPIB数据线
  GTL-251   GPIB-USB-HS(高速)

•
