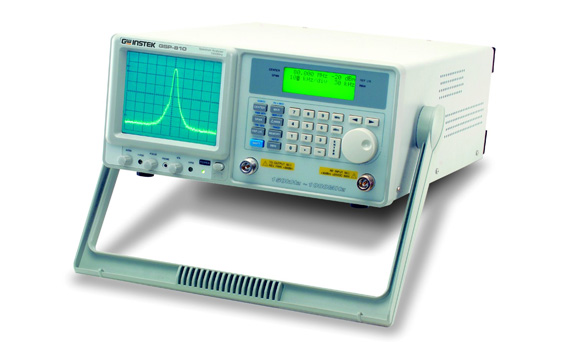

GSP-810

• 频率范围 : 150kHz ~ 1GHz

• 全数字锁相回路技术设计

• 高频率稳定度 : +10ppm

• 高频距 (Span) 解析度提供观察信号更详细之能力 :0, 2kHz ~ 100MHz/DIV

• 解析度(RBW) : 3k, 30k, 220k, 4MHz

• 高输入保护位准 : +30dBm, +25VDC

• 参考准位 : -30dBm ~ +20dBm

• 高性能之杂讯准位 : -95dBm @30kHz, -100dBm typical ; over -150dBm/Hz typical @220kHz and 4MHz RBW

• 突波 (Spurious) 杂讯 : < -60dB

• 三阶交互调变杂讯 (3rd) : < -70dBc

• 两组 Markers 提供绝对值与相对值量测

• 其他功能 : Max. Hold, Average (2 ~ 32 traces), Freeze, Peak Search, Marker to Center Function

• 9 组参数设定记忆组

• RS-232C 及显示软体可连接至 PC 撷取信号波形

• 选购配备 : Power

GSP-810是一台采用数字合成技术简单易用的射频测量仪器，频率范围1GHz。相位锁定系统的设计保证了测量结果的精度，并且价格合理。GSP- 810可以适应多种测量环境，带有1瓦特的输入保护。精巧的外形和极低的重量使得GSP-810非常便于携带。通过标配的RS-232C接口和 windows接口软件可以在PC上显示频谱仪画面并且保存和打印测量结果。

多种独特的功能和特点使GSP-810成为一款可经济型扩展的高性价比测量仪器。

规格
频率
频率范围	150kHz ~ 1GHz
频率解析度	1kHz C.F. entry, 40Hz Sweep resolution at 2kHz/DIV
频率显示	6 1/2 digit setting
频率控制	Digital phase locked
频率稳定度	+2ppm/year aging, +10ppm, 0 to 50°C
频率频距 (Spans)	Zero, 2kHz to 100MHz/div, in a 1-2-5 sequence
频宽
解析频宽	3kHz, 30kHz, 220kHz, 4MHz
解析频宽准确度	15%
视频频宽	1.6kHz/90kHz coupled with RBW
振幅
参考准位范围	-30dBm 到+20dBm
参考准位准确度	+1dB at 80MHz
输入准位范围	-100dBm 到 +20dBm
杂讯准位	-95dBm@30kHz RBW, -100dBm typical/-75dBm:150kHz ~ 10MHz
振幅显示范围	75dB
振幅准确度	+ 1.5dB typical@0dBm, 80MHz
振幅准位线性	+ 1.5dB over 70dB
参考准位频率平坦度	+1.5dB over 100MHz, +2.5dB typical over entire band/+3dB:150kHz ~10MHz
谐波突波响应	<-40dBc, RF input < selected reference
非谐波突波响应	<-60dBc typical down from reference level, average, 5MHz/div
三阶交互调变杂讯 (3rd)	<-70dBc, @-40dBm input, 2 tones, 2MHz part/<-45dBc:150kHz ~10MHz
相位杂讯	-77dBc/Hz at 1GHz, 30kHz offset
输入
输入过载保护	+30dBm continuous, +25VDC
阻抗	50 ohm nominal
回复损失	<16 dB (VSWR < 1.35)
输入衰减	50dB to 0dB in 10 dB steps coupled to reference level
连接头	Type N female
游标
游标数	2
游标解析度	0.1dB, 1kHz
游标模式	绝对值, 相对值, PK->Marker, Marker->Center
游标准确度	0.1dB+振幅准确度
其他功能
记忆	9 组参数设定记忆组
Trace	Max. Hold, Average (2 ~ 32 traces), Freeze(Hold)
设定	Access parameters
FM/AM DEMODULATOR
WB FM	120kHz deviation
MB FM	75kHz deviation
NB FM	30kHz deviation
AM Outputs	Internal speaker, 3.5mm stereo jack, wired for mono operation

标准配件

操作手册x 1，电源线x1
