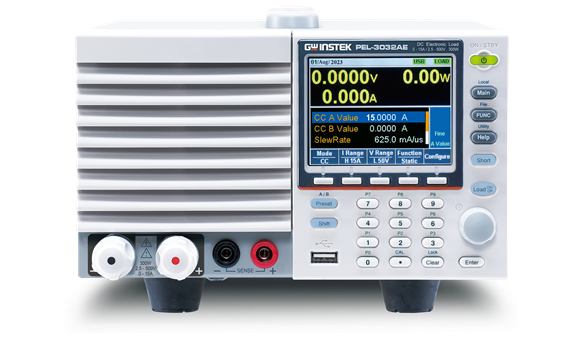

PEL-3000AE系列(PEL-3031AE,PEL-3032AE)

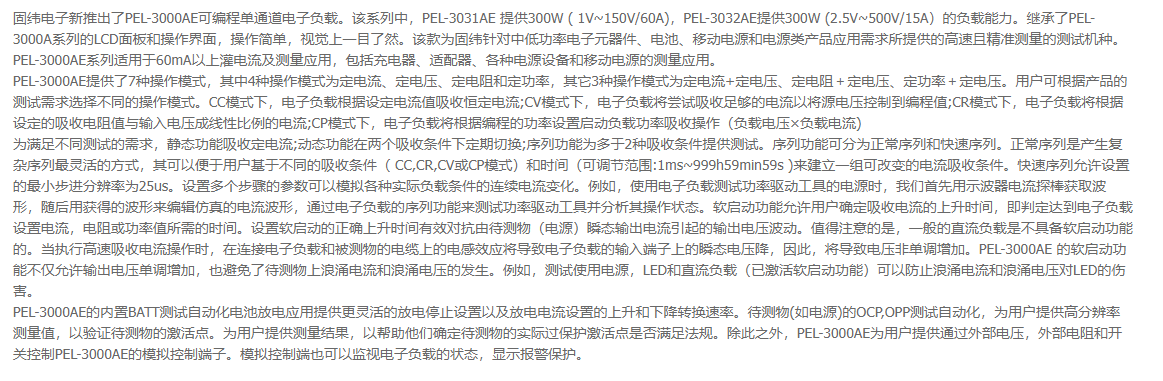

  • 7种操作模式:CC、CV、CR、CP、CC+CV、CR+CV、CP+CV

  • 可编程Fast/Normal序列功能

  • Soft Start

  • 最快上升时间:2.5A/μs

  • 动态模式

  • 保护:OVP、OCP、OPP、OTP、RVP、UVP

  • 远程传感

  • 整合电压、电流、功率测量功能

  • 支持外部电压、电阻控制

  • 后面板BNC接口Trigger IN/OUT

  • 外部模拟控制接口

  • 接口:LAN/USB/RS-232C & RS-485(标配),GPIB(选配)



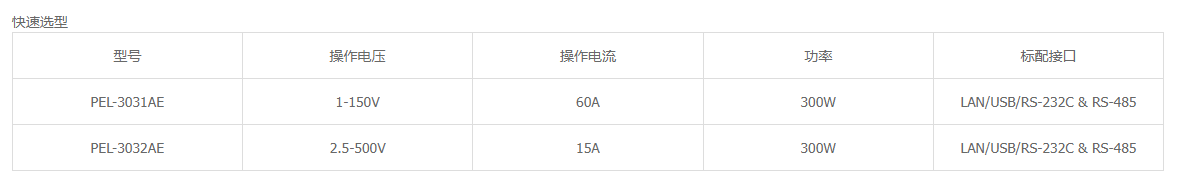

详细规格
型号 PEL-3031AE PEL-3032AE
功率 300W 300W
档位 Low High Low High
电压 1~150V 1~150V 2.5~500V 2.5~500V
电流 0~6A 0~60A 0~1.5A 0~15A
最小操作电压(DC) 1V-6A 1V-60A 2.5V-1.5A 2.5V-15A
基本模式
CC模式 范围 0~6A 0~60A 0~1.5A 0~15A
设置范围 0~6.12A 0~61.2A 0~1.53A 0~15.3A
分辨率 0.2mA 2mA 0.05mA 0.5mA
精确度 (T *1) ± (0.1% of set +0.1% of F.S) +Vin/500 kΩ (Full scale of High range)  (T *1) ± (0.1% of set +0.2% of F.S) +Vin/500 kΩ (Full scale of High range)  (T *1) ± (0.1% of set +0.1% of F.S) +Vin/500 kΩ (Full scale of High range)  (T *1) ± (0.1% of set +0.2% of F.S) +Vin/500 kΩ (Full scale of High range)
CR模式 范围 60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.1666Ω -5kΩ )(300W/150V) 6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);0.6S-0.00002S(1.6666Ω -50kΩ )(300W/500V)
设置范围 60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.1666Ω -5kΩ )(300W/150V) 6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);0.6S-0.00002S(1.6666Ω -50kΩ )(300W/500V)
分辨率(30000 steps) 0.002S(15V) ; 0.0002S(150V) 0.0002S(50V) ; 0.00002S(500V)
精确度  (T *1) ± (0.3% of set + 0.6S) + 0.002mS   (T *1) ± (0.3% of set + 0.06S) + 0.002mS
CP模式 范围 1~15V 1~150V 2.5~50V 2.5~500V
设置范围 0~15.3V 0~153V 0~51V 0~510V
分辨率 0.5mV 5mV 1mV 10mV
精确度 (T *1)± (0.1% of set + 0.1% of F.S) (Full scale of Low range)  (T *1)± (0.1% of set + 0.1% of F.S) (Full scale of High range)  (T *1)± (0.1% of set + 0.1% of F.S) (Full scale of Low range)  (T *1)± (0.1% of set + 0.1% of F.S) (Full scale of High range)
CP模式 范围 0W-30W(6A) 0W-300W(60A) 0W-30W(1.5A) 0W-300W(15A)
设置范围 0W-30.6W 0W-306W 0W-30.6W 0W-306W
分辨率 1mW 10mW 1mW 10mW
精确度 (T *1)±(0.6 % of set + 1.4 % of f.s (Full scale of H range)) + Vin^2/500 kΩ (T *1)±(0.6 % of set + 1.4 % of f.s (Full scale of H range)) + Vin^2/500 kΩ
动态模式
通用 T1& T2 0.05mS – 30mS / Res : 1uS; 30mS – 30S / Res : 1mS 0.05mS – 30mS / Res : 1uS; 30mS – 30S / Res : 1mS
精确度 1uS / 1mS ± 200ppm 1uS / 1mS ± 200ppm
斜率(精度10%) 0.001~0.25A/uS 0.01~2.5A/uS 0.25mA~62.5mA/uS 2.5mA~625mA/uS
斜率分辨率 0.001A/uS 0.01A/uS 0.25mA/uS 2.5mA/uS
斜率设置精度 ±(10% + 15us)* Time to reach from 10% to 90% when the current is varied from 2% to 100% (20% to 100% in L range) of the rated current.
CC模式 范围 0~6A 0~60A 0~1.5A 0~15A
设置范围 0~6.12A 0~61.2A 0~1.53A 0~15.3A
电流分辨率 0.2mA 2mA 0.05mA 0.5mA
电流精确度 ±0.8% F.S. ±0.8% F.S.
CR模式 范围 60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.1666Ω -5kΩ )(300W/150V) 6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);0.6S-0.00002S(1.6666Ω -50kΩ )(300W/500V)
设置范围 60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.1666Ω -5kΩ )(300W/150V) 6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);0.6S-0.00002S(1.6666Ω-50kΩ )(300W/500V)
设置范围 30000 steps 30000 steps
电阻分辨率 (T *1)±(1% of set + 0.6S) + 0.002mS (T *1)±(1% of set + 0.06S) + 0.002mS
测量
电压回读值 范围 0~15V 0~150V 0~50V 0~500V
分辨率 0.5mV 5mV 2mV 20mV
精度 (T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of Low range) (T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of Low range) (T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of Low range) (T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of Low range)
电流回读值    范围 0~6A 0~60A 0~1.5A 0~15A
分辨率  0.2mA 2mA 0.05mA 0.5mA
通用 (T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of High range)   (T *1)± (0.1% of rdg + 0.2% of F.S) (Full scale of High range)   (T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of High range)   (T *1)± (0.1% of rdg + 0.2% of F.S) (Full scale of High range)
通用
触发输入/输出端(BNC) YES
电流监测输出 YES
外部模拟控制 YES
软启动 YES
序列功能(Normal/Fast) YES
BATT 自动测试 YES
OCP自动测试n  YES
OPP自动测试 YES
预设值 10 Sets
保护 OCP, OPP, UVP, OVP, OTP, RVP
其它
电源输入 100-120VAC/ 200-240VAC, 47-63Hz
接口 LAN/USB/RS-232C & RS-485, Analog external control, GPIB(Option)
尺寸 & 重量 213.8(W) x 124.0(H) x 400.5(D)mm, Approx. 7.5Kg

附件

CD ROM(使用手册、编程手册、快速指南)×1

电源线(依区域)×1

前端垫圈(M6)×2

GTL-105A远端电压感测线,红×1,黑×1

选件

GTL-246    USB线( Type A -Type B)

GTL-248     GPIB线,2米
GTL-259    RS-232线(DB9转RJ45)

GTL-260    RS-485线(DB9转RJ45)
GTL-261    Serial Master Cable+Terminator, 0.5m

GTL-262     RS-485 Slave cable

GRA-414-J   机架安装套件(JIS)
GRA-414-E  机架安装套件(EIA)

PEL-010      滤尘器
PEL-004      GPIB接口

PEL-3031AE 150V/60A/300W可编程单通道直流电子负载

PEL-3032AE 500V /15A/300W可编程单通道直流电子负载
