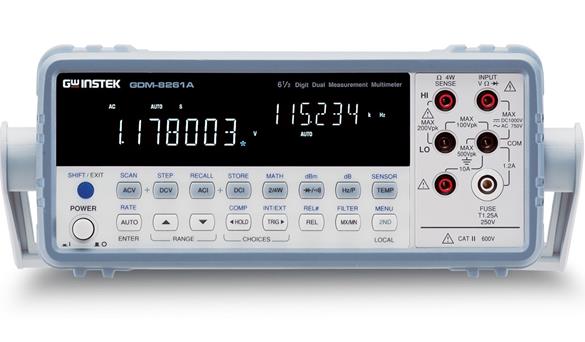

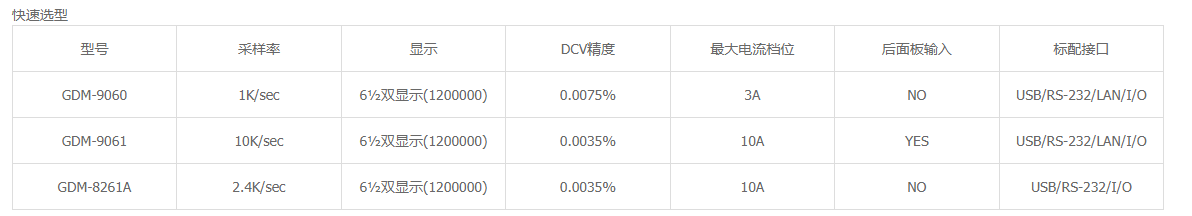

GDM-8261A

• 6 ½位显示：1,200,000位

• DCV基本精确度：0.0035%

• 双显示测量，真空荧光显示屏(VFD)

• 11种主要测量功能&10种高级测量功能

• 具AC+DC电压或电流量测功能

• 高分辨率：DCI 100pA；ACI 1nA

• 温度测量(RTD & 热电耦)范围：-200℃～+1820℃

• USB接口传输速率高达2,400次读值/秒

• 标准接口：USB、RS-232C、Digital I/O

• 选配接口：GPIB或LAN

• 选配扫描卡：GDM-SC1A(V×16ch，I×2ch)

• 免费PC软件：DMM Viewer

GDM-8261A是一款6 1/2位数字万用表，支持双显示测量，具有11种测量功能和10种运算功能，精度高(35ppm直流电压精度)，适合多种应用领域的参数测量。

GDM-8261A采用扫描卡式设计，提供16个V-Ch和2个I-Ch，可以在一个或多个设备上进行多点测量，所有操作仅通过按键完成。拥有多点测量能力，GDM-8261A可以看作一个用于增加生产测试量的半自动ATE系统，或看作一个用于长期监控或特征记录的数据记录器。它的PC软件和DMM-Viewer支持多通道面板设置和扫描卡数据记录。此外，LabVIEW驱动帮助用户在PC屏上创建自己的虚拟仪器，极大的简化了编程。对于ATE系统测量或远程控制应用，GDM-8261A标配USB和RS-232C接口，选配GPIB或LAN接口。

GDM-8261A是一款6 1/2位数字万用表，具有非常高的直流电压精度(35ppm)、双显示测量、11种基本测量和10种高级测量功能。支持外插扫描卡，可以在多个测量点间切换，能够有效进行短期/长期的监控或特征记录。对于系统自身测量或测试需要，GDM-8261A则可使用RS-232C以及凭借高性价比、高速数据获取和操作简单的特性逐渐成为主流的USB接口。

A、 操作平台

GDM-8261A所有的基本测量功能，充分满足了工程师设计、研发和测试电子线路或产品的需要，包括电压、电流、电阻、二极管、短路测试以及频率和温度测量。此外，GDM-8261A还具有10种高级测量功能(dBm、dB、比较功能和其它数学运算)，让您无需再担心特殊的测量要求。

B、 双显示测量

与其它“双显示”数字万用表不同，GDM-8261A的第二个显示屏不仅可以显示范围信息，还可以显示测量值。也就是说，输入信号的两个属性能够同时显示在屏幕上：主要测量和次要测量项目，几乎适合所有的测量组合。双显示测量功能避免在同一个测试点进行多次测量，节省了宝贵时间。

C、 高测量分辨率&采样率

模式 分辨率 测量速度

快速 4 1/2位 2,400次/秒

中速 5 1/2位 600次/秒

慢速 6 1/2位 30次/秒

GDM-8261A的分辨率非常高：0.1μV的电压分辨率、100pA的直流电流分辨率、1nA的交流电流分辨率和100μΩ的电阻分辨率，完全可以达到用户对精度的要求。此外，30次/秒(6 1/2位)和2,400次/秒(4 1/2位)的传输速度使GDM-8261足够应对当今市场的测量要求。

D、 2/4线制电阻测量

GDM-8261A提供两种电阻测量方法：2线制测量和4线制测量。2线制测量方式是常见简单的连接方法，尤其适用于100Ω～10kΩ电阻。4线制测量方式适合小电阻测量(100Ω以下)，测量时会自动补偿测试导线电阻和接触电阻。

E、 通用接口&传输速度

为满足系统的应用需求，GDM-8261A提供了一个通用USB接口和一个标准RS-232C接口。连接USB接口，以ASCII格式传输信息的速度可达2,400次/秒。GPIB或LAN卡为选配附件，也可适用于您既有的系统。

F、 多点测量扫描卡

选配扫描卡采用插件式设计，具有一套完备的多点测量解决方案，简化了多点测量和数据处理过程。用户可以通过这种扫描方式有效测量与GDM-8261A相连的多个通道。

GDM-8261A 8261USB通信https://v.youku.com/v_show/id_XNDYyMTc4NjQ3Mg==.html

详细规格

规格
功能
档位(3)	分辨率	输入阻抗…等	24 Hour 23°C± 1°C	90 Day 23°C± 5°C	1 Year 23°C± 5°C	温度系数0°~ 18°C /28°~ 55°C
直流电压
100.0000 mV	0.1μV	10MΩ or >10GΩ	0.0030 + 0.0030	0.0040 + 0.0035	0.0050 + 0.0035	0.0005 + 0.0005
1.000000 V	1μV	10MΩ or >10GΩ	0.0015 + 0.0004	0.0020 + 0.0005	0.0035 + 0.0005	0.0005 + 0.0001
10.00000 V	10μV	11.11MΩ±1%	0.0020 + 0.0006	0.0030 + 0.0007	0.0048 + 0.0007	0.0005 + 0.0001
100.0000 V	0.1mV	10.1MΩ±1%	0.0020 + 0.0006	0.0035 + 0.0006	0.0081 + 0.0006	0.0005 + 0.0001
1000.000 V	1mV	10.1MΩ±1%	0.0025 + 0.0006	0.0044 + 0.0010	0.0090 + 0.0010	0.0005 + 0.0001
电阻(4)
100.0000 Ω	100μΩ	1 mA	0.0030 + 0.0030	0.008 + 0.004	0.010 + 0.004	0.0008 + 0.0005
1.000000 kΩ	1mΩ	1 mA	0.0020 + 0.0005	0.008 + 0.001	0.010 + 0.001	0.0008 + 0.0001
10.00000 kΩ	10mΩ	100μA	0.0020 + 0.0005	0.008 + 0.001	0.010 + 0.001	0.0008 + 0.0001
100.0000 kΩ	100mΩ	10μA	0.0020 + 0.0005	0.008 + 0.001	0.010 + 0.001	0.0008 + 0.0001
1.000000 MΩ	1μΩ	3.5μA	0.0020 + 0.0010	0.008 + 0.001	0.010 + 0.001	0.0010 + 0.0002
10.00000 MΩ	10Ω	350nA	0.0150 + 0.0010	0.020 + 0.001	0.040 + 0.001	0.0030 + 0.0004
100.0000 MΩ	100Ω	350 nA//10 MΩ	0.3000 + 0.0100	0.800 + 0.010	0.800 + 0.010	0.1500 + 0.0002
直流电流
100.0000 μA	100pA	< 0.015 V	0.010 + 0.020	0.04 + 0.025	0.05 + 0.025	0.002 + 0.0030
1.000000 mA	1nA	< 0.15 V	0.007 + 0.005	0.03 + 0.005	0.05 + 0.005	0.002 + 0.0005
10.00000 mA	10nA	< 0.07 V	0.005 + 0.010	0.03 + 0.020	0.05 + 0.020	0.002 + 0.0020
100.0000 m A	0.1μA	< 0.7 V	0.010 + 0.004	0.03 + 0.005	0.05 + 0.005	0.002 + 0.0005
1.000000 A	1μA	< 0.8 V	0.050 + 0.006	0.08 + 0.010	0.10 + 0.010	0.005 + 0.0010
10.00000 A	10μA	< 0.5 V	0.100 + 0.008	0.12 + 0.008	0.15 + 0.008	0.005 + 0.0008
短路蜂鸣
1000.000 Ω	0.001Ω	1 mA	0.002 + 0.030	0.008 + 0.030	0.010 + 0.030	0.001 + 0.002
二极管
1.000000 V	1μV	1 mA	0.002 + 0.010	0.008 + 0.020	0.010 + 0.020	0.001 + 0.002
规格
功能
档位(3)	分辨率	频率	24 Hour 23°C± 1°C	90 Day 23°C± 5°C	1 Year 23°C± 5°C	温度系数0°~ 18°C /28°~ 55°C
交流电压True RMS （6）
100.0000 mV	0.1μV	3Hz – 5Hz	1.00 + 0.03	1.00 + 0.04	1.00 + 0.04	0.100 + 0.004
100.0000 mV	0.1μV	5Hz – 10Hz	0.35 + 0.03	0.35 + 0.04	0.35 + 0.04	0.035 + 0.004
100.0000 mV	0.1μV	10Hz – 20kHz	0.04 + 0.03	0.05 + 0.04	0.06 + 0.04	0.005 + 0.004
100.0000 mV	0.1μV	20kHz – 50kHz	0.10 + 0.05	0.11 + 0.05	0.12 + 0.05	0.011 + 0.005
100.0000 mV	0.1μV	50kHz – 100kHz	0.55 + 0.08	0.60 + 0.08	0.60 + 0.08	0.060 + 0.008
100.0000 mV	0.1μV	100kHz -300kHz	4.00 + 0.50	4.00 + 0.50	4.00 + 0.50	0.200 + 0.020
1.000000 V to 750.000 V(5)	1μV ~ 1mV	3Hz – 5Hz	1.00 + 0.02	1.00 + 0.03	1.00 + 0.03	0.100 + 0.003
1.000000 V to 750.000 V(5)	1μV ~ 1mV	5Hz – 10Hz	0.35 + 0.02	0.35 + 0.03	0.35 + 0.03	0.035 + 0.003
1.000000 V to 750.000 V(5)	1μV ~ 1mV	10Hz – 20kHz	0.04 + 0.02	0.05 + 0.03	0.06 + 0.03	0.005 + 0.003
1.000000 V to 750.000 V(5)	1μV ~ 1mV	20kHz – 50kHz	0.10 + 0.04	0.11 + 0.05	0.12 + 0.05	0.011 + 0.005
1.000000 V to 750.000 V(5)	1μV ~ 1mV	50kHz – 100kHz	0.55 + 0.08	0.60 + 0.08	0.60 + 0.08	0.060 + 0.008
1.000000 V to 750.000 V(5)	1μV ~ 1mV	100kHz -300kHz	4.00 + 0.50	4.00 + 0.50	4.00 + 0.50	0.200 + 0.020
交流电流True RMS （6）
1.000000 mA	1nA	3Hz – 5Hz	1.00 + 0.04	1.00 + 0.04	1.00 + 0.04	0.100 + 0.006
1.000000 mA	1nA	5Hz – 10Hz	0.30 + 0.04	0.30 + 0.04	0.30 + 0.04	0.035 + 0.006
1.000000 mA	1nA	10Hz – 5kHz	0.10 + 0.04	0.10 + 0.04	0.10 + 0.04	0.015 + 0.006
1.000000 mA	1nA	5kHz – 10kHz	0.20 + 0.25	0.20 + 0.25	0.20 + 0.25	0.030 + 0.006
10.00000 mA	10nA	3Hz – 5Hz	1.10 + 0.06	1.10 + 0.06	1.10 + 0.06	0.200 + 0.006
10.00000 mA	10nA	5Hz – 10Hz	0.35 + 0.06	0.35 + 0.06	0.35 + 0.06	0.100 + 0.006
10.00000 mA	10nA	10Hz – 5kHz	0.15 + 0.06	0.15 + 0.06	0.15 + 0.06	0.015 + 0.006
10.00000 mA	10nA	5kHz – 10kHz	0.35 + 0.70	0.35 + 0.70	0.35 + 0.70	0.030 + 0.006
100.0000 mA	100nA	3Hz – 5Hz	1.00 + 0.04	1.00 + 0.04	1.00 + 0.04	0.100 + 0.006
100.0000 mA	100nA	5Hz – 10Hz	0.30 + 0.04	0.30 + 0.04	0.30 + 0.04	0.035 + 0.006
100.0000 mA	100nA	10Hz – 5kHz	0.10 + 0.04	0.10 + 0.04	0.10 + 0.04	0.015 + 0.006
100.0000 mA	100nA	5kHz – 10kHz	0.20 + 0.25	0.20 + 0.25	0.20 + 0.25	0.030 + 0.006
1.000000 A	1μA	3Hz – 5Hz	1.00 + 0.04	1.00 + 0.04	1.00 + 0.04	0.100 + 0.006
1.000000 A	1μA	5Hz – 10Hz	0.30 + 0.04	0.30 + 0.04	0.30 + 0.04	0.035 + 0.006
1.000000 A	1μA	10Hz – 5kHz	0.10 + 0.04	0.10 + 0.04	0.10 + 0.04	0.015 + 0.006
1.000000 A	1μA	5kHz – 10kHz	0.35 + 0.70	0.35 + 0.70	0.35 + 0.70	0.030 + 0.006
10.00000 A	10μA	3Hz – 5Hz	1.10 + 0.06	1.10 + 0.06	1.10 + 0.06	0.100 + 0.006
10.00000 A	10μA	5Hz – 10Hz	0.35 + 0.06	0.35 + 0.06	0.35 + 0.06	0.035 + 0.006
10.00000 A	10μA	10Hz – 5kHz	0.15 + 0.06	0.15 + 0.06	0.15 + 0.06	0.015 + 0.006
10.00000 A	10μA	5kHz – 10kHz	0.35 + 0.70	0.35 + 0.70	0.35 + 0.70	0.030 + 0.006
频率 / 周期(7)
100.0000mV to 750.000V(5)	―	3Hz – 5Hz	0.1	0.1	0.1	0.005
100.0000mV to 750.000V(5)	―	5Hz – 10Hz	0.05	0.05	0.05	0.005
100.0000mV to 750.000V(5)	―	10Hz – 40Hz	0.03	0.03	0.03	0.001
100.0000mV to 750.000V(5)	―	40Hz -300kHz	0.006	0.01	0.01	0.001
温度 (RTD)(8)
-200 °C ~ 600 °C	0.001 °C	―	―	―	0.06 °C (typical)	0.005 °C / °C (typical)
温度(8)
-200 °C ~ + 1300 °C	0.002 °C	E / J / T / K / N	―	―	0.3 °C (typical)	0.004 °C / °C (typical)
-50 °C ~ + 1820 °C	0.01 °C	R / S / B	―	―	1 °C	0.14 °C / °C
显示屏
双色VFD
标准界面
RS -232C, USB, Digital I/O
使用电源
AC 100 V / 120 V / 220 V / 240 V ±10%；45 Hz to 66 Hz and 360 Hz to 440 Hz
消耗功率
最大 25VA
尺寸&重量
265(W) x 107(H) x 350(D) mm；约 3.1公斤 (不含附件)

注 :

1. 所有的规格, 均为单一显示(主显示)之规格

2. 准确度 : ± (% of 读值 + % of 档位)

3. 最大显示可超过20%档位, 除了1000Vdc, 750Vac 及 10A档位

4. 电阻为 4-wire 量测规格, 或 2-wire 量测配合 REL 开启, 为防止测试收到外部噪声影响,测量超过500kΩ以上电阻时,请使用有隔离的测试线

5. 交流750V档位, 最大频率100kHz

6. 交流特性之规格, 系指大于5%档位之正旋波输入

7. 输入>100mV,10mV~100mV输入时，读值误差的百分比乘以10倍。

8. 规格不含探棒精度，且与模拟接点有关

GDM-8261A   6 1/2位双显示可编程数字万用表

标准附件

使用手册×1，电源线×1，测试线GTL-207A×1，

USB数据线GTL-247×1，CD×1(包括完全使用手册、升级程序和PC软件DMM Viewer)，校准件GDM-01×1(用于固件升级)

选配

Opt.01 GDM-SC1A 扫描卡(V×16ch，I×2ch)

Opt.02 GPIB卡

Opt.03 LAN卡

 注：GPIB和LAN不可同时安装在一台GDM-8261A上，2者选1。

选配附件

GTL-108A   4线制测试线

GTL-232    RS-232C连接线，约2M

GTL-248    GPIB连接线，约2M

GRA-422  机架 (19" 2U)

GTL-205A  温度测线转接头+热电偶(K type), 约 1000mm

GDM-TL1  测试线组 (适用所有电表系列)

GSC-014  电表附件包

GDM-8261A 6 1/2位双显示可编程数字万用表

标准附件
使用手册×1，电源线×1，测试线GTL-207×1，
USB数据线GTL-247×1，CD×1(包括完全使用手册、升级程序和PC软件DMM Viewer)，校准件GDM-01×1(用于固件升级)

选配
Opt.01 GDM-SC1A 扫描卡(V×16ch，I×2ch)
Opt.02 GPIB卡
Opt.03 LAN卡
选配附件
GTL-108A 4线制测试线
GTL-232 RS-232C连接线，约2M
GTL-248 GPIB连接线，约2M
