固纬GWINSTEK GDS-2000E系列(GDS-2204E,GDS-2202E,GDS-2104E,GDS-2102E)
GDS-2000E系列(GDS-2204E,GDS-2202E,GDS-2104E,GDS-2102E)
-
200MHz/100MHz带宽带宽选择;2/4通道
-
实时采样率高达1GSa/s
-
每通道10M记录长度及VPO波形显示技术
-
波形更新率高达 120,000 wfms/s
-
8" LCD 屏幕显示
-

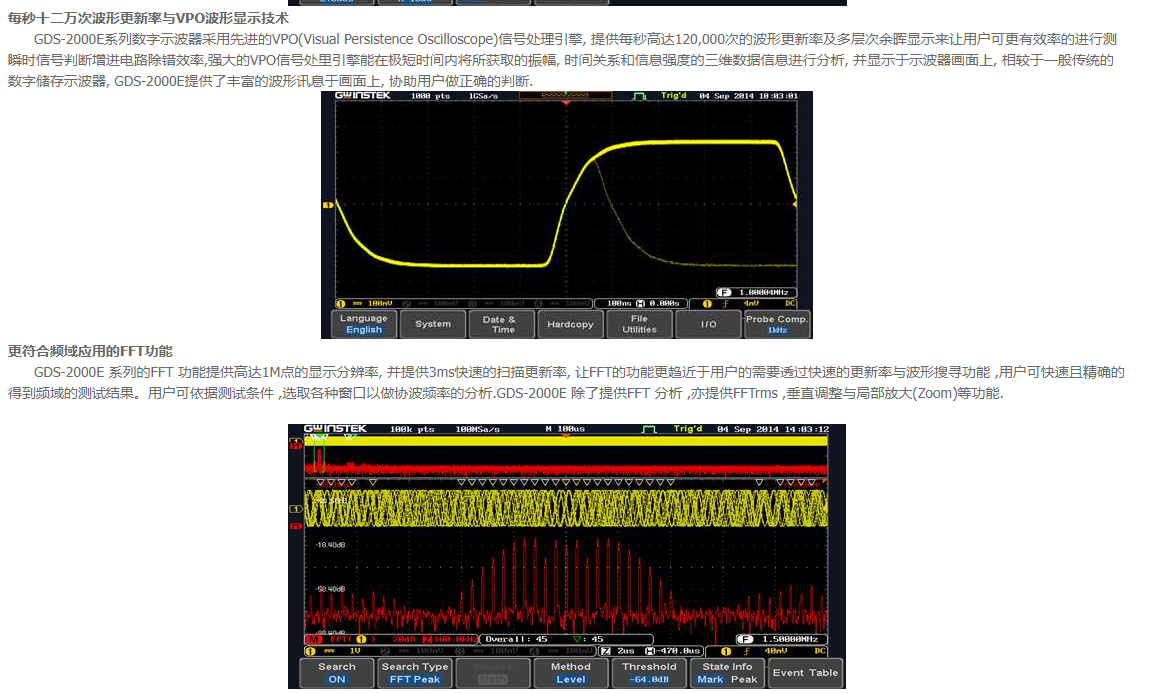

1MPTS FFT分辨率, 提供更高的频域分辨效果
-
高低通滤波器可选数字滤波器功能
-

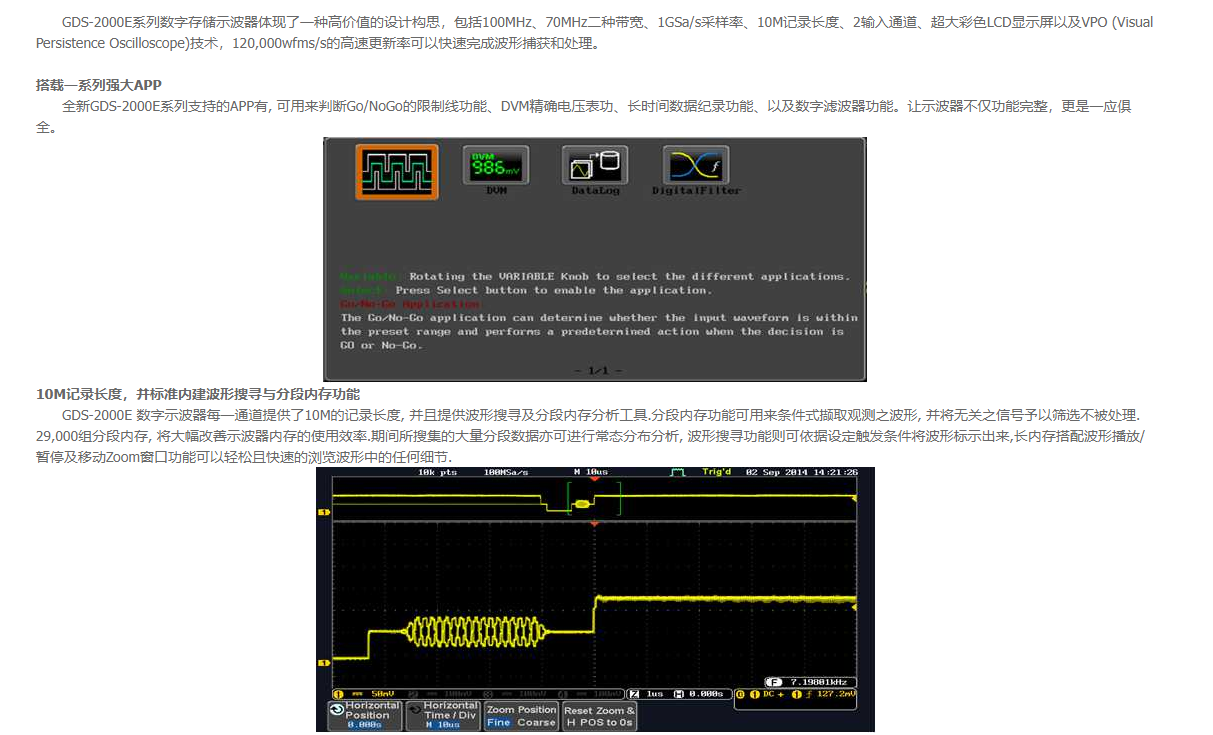

29,000分段内存及波形搜寻功能
-
I²C/SPI/UART/CAN/LIN 串行总线触发与译码功能
-
数据纪录功能可追踪长达100小时的信号变化
-
支持网络远程储存功能
GDS-2000E系列 –波形捕获率 (Waveform capture rate)http://v.youku.com/v_show/id_XNzkwOTUyMDY0.html?spm=a2hzp.8253869.0.0
GDS-2000E系列 –高速波形更新率 (Waveform update rate)http://v.youku.com/v_show/id_XNzkwOTQ4NzM2.html?spm=a2hzp.8253869.0.0
GDS-2000E系列 –底噪的表现 (Background noise)http://v.youku.com/v_show/id_XNzkwOTQ1MTg4.html?spm=a2hzp.8253869.0.0
GDS-2000E系列 –小信号的自动获取性能 (Autoset function)http://v.youku.com/v_show/id_XNzkwOTQxMDgw.html?spm=a2hzp.8253869.0.0
GDS-2000E系列 – FFT更新速度对量测的影响 (FFT Sweep timehttp://v.youku.com/v_show/id_XNzkwOTM2NDA4.html?spm=a2hzp.8253869.0.0
GDS-2000E系列 – FFT搜寻功能介绍 (FFT Search)http://v.youku.com/v_show/id_XNzkwOTMwMTYw.html?spm=a2hzp.8253869.0.0
GDS-2000E 数字滤波器功能介绍 (Digital Filter function)http://v.youku.com/v_show/id_XNzkwODA5MDY4.html?spm=a2hzp.8253869.0.0
详细规格 | ||
GDS-2104E GDS-2102E | GDS-2204E GDS-2202E | |
垂直系统 | ||
通道 | 4CH 2CH | 4CH 2CH |
带宽 | DC~100MHz (-3dB) | DC~200MHz (-3dB) |
上升时间 | 3.5ns | 1.75ns |
带宽限制 | 20MHz | |
垂直分辨率 | 8 bit@1MΩ: 1mV~10V | |
输入耦合 | AC, DC, GND | |
输入阻抗 | 1MΩ// 16pF | |
精确度 | 当2mV/div 或更大档位时 ,精确度为±(3% X |读值| + 0.1div + 1mV)当1mV/div 时 ,精确度为±(5% X |读值| + 0.1div + 1mV) | |
极性 | 正向 &反向 | |
最大输入电压 | 300V (DC+AC Peak), CAT I | |
偏移范围 | 1mV/div ~ 20mV/div : ±0.5V 50mV/div ~ 200mV/div : ±5V 500mV/div ~ 5V/div : ±25V 10V/div : ±250V | |
波形信号处理 | +, -, ×, ÷, FFT, FFTrms , 用户自定义FFT: 1MPTS点分辨率. FFT垂直刻度提供Linear RMS 或 dBV RMS. FFT窗函数提供 Rectangular, Hamming, Hanning, 以及 Blackman-Harris. | |
触发系统 | ||
来源 | CH1 ,CH2, CH3,CH4, Line, EXT( 仅2ch机种) | |
触发模式 | 自动 (低于100 ms/div支持慢扫滚动模式), 一般, 单次边沿, 脉波宽度, 视频, Pulse Runt, 上升&下降沿, 交替, 事件延迟(可选择1~65535事件), 时间延迟(可选择10ns~10s时间), 总线(IIC, SPI, UART, CAN, LIN) | |
触发延迟时间 | 10ns ~ 10s | |
耦合选项 | AC,DC,LF rej. ,HF rej. ,Noise rej. | |
灵敏度 | 1 div | |
外部触发 | ||
范围 | ±15V | |
灵敏度 | DC ~ 100MHz 约. 100mV | |
输入阻抗 | 1MΩ±3%// 16pF | |
水平系统 | ||
范围 | 1ns/div ~ 100s/div (1-2-5顺序)滚动模式: 100ms/div ~ 100s/div | |
前置触发 | 最大10 div | |
后置触发 | 最大2,000,000 div | |
精确度 | 在任何 ≥ 1 ms 的间格中为±50 ppm | |
采样系统 | ||
实时取样率 | 每通道最大1GSa/s | |
记录长度 | 每通道最大10Mpts | |
获取模式 | 一般, 平均, 峰值检测, 单次 | |
峰值侦测 | 2ns (典型值) | |
平均模式 | 可选则2至256次 | |
X-Y 模式 | ||
X 轴输入 | 通道 1,3 | |
Y 轴输入 | 通道 2,4 | |
相位移 | 100kHz 时±3° | |
光标& 量测系统 |
||
游标 | 可量测 幅度, 时间; 单位: 秒(s), Hz, 相位(度), 比例(%) | |
自动量测 | 36 组: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase | |
自动计数 | 6 位计数器,范围由2Hz至额定带宽 | |
控制面板 功能 |
||
自动设定 | 单一按键自动设定所有信道的垂直、水平及触发系统 | |
储存设定 | 20组 | |
储存波形 | 24组 | |
显示系统 | ||
显示器 | 8" TFT LCD 彩色显示, 800 水平 × 480 垂直 (WVGA) | |
插补点方式 | Sin(x)/x 及等效取样 | |
波形显示方式 | 点, 向量, 可调累积 (16ms~4s), 无限累积 | |
波形更新率 | 每秒 120,000次波形更新(MAX) | |
显示模式 | YT ; XY | |
显示网格线 | 8 x 10 格 | |
接口 | ||
USB Port | USB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1 | |
以太网络 | RJ-45 接口, 10/100Mbps with HP Auto-MDIX | |
Go-NoGo BNC | 最大5V /10mA TTL 开集极输出 | |
安全锁孔 | 机器背面提供标准Kensington安全插槽 | |
电源&其他 | ||
线性电压范围 | 交流 100V~240V ,48Hz~63Hz 自动选取 | |
多国语言 | 提供 | |
联机帮助 | 提供 | |
时钟 | 提供储存数据的时间与日期 | |
尺寸及重量 | 380(W) X 220(H) X145(D) mm, 约2.8kg |
快速操作指南 x1, 用户手册CD x1, 电源线 x1
GTP-200B : 200MHz (10:1/1:1)被动电压探棒 GDS-2202E/2204E (每通道1支)
GTP-100B : 100MHz (10:1/1:1)被动电压探棒 GDS-2102E/2104E (每通道1支)
*固纬保留修改示波器标配探棒型号的权利,不必事前通知

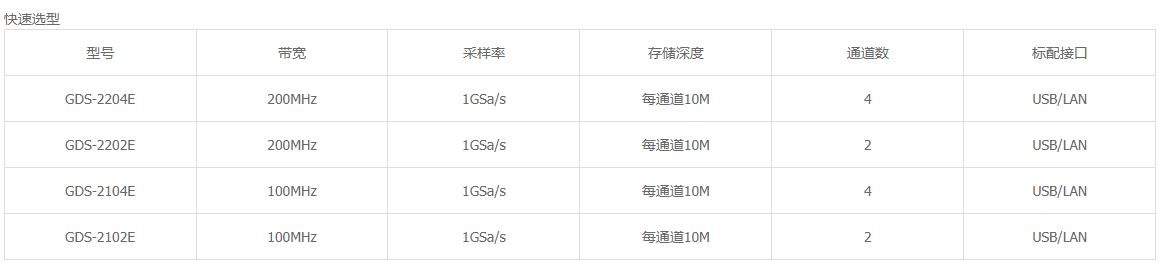

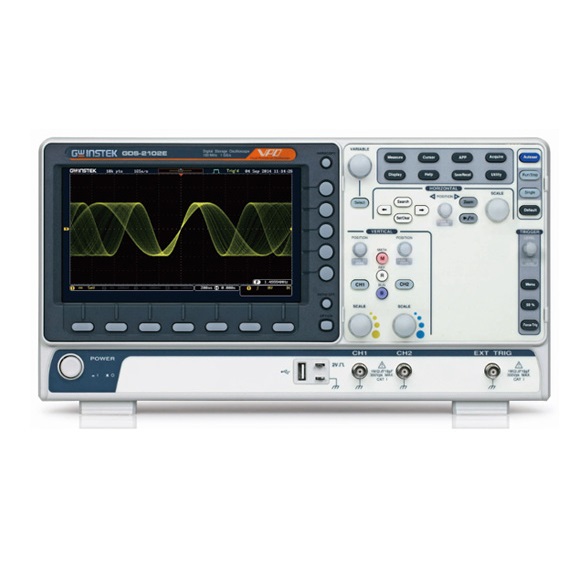

GDS-2204E 200MHz, 4通道,数字储存示波器
GDS-2202E 200MHz, 2通道,数字储存示波器
GDS-2104E 100MHz, 4通道,数字储存示波器
GDS-2102E 100MHz, 2通道,数字储存示波器
