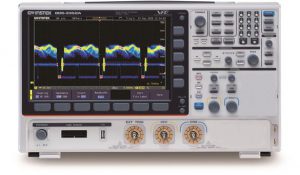

GDS-3000A数字存储示波器(GDS-3352A,GDS-3652A)

• 650MHz /350MHz带宽, 2 通道
• 5GSa/s 实时采样率(单通道); 2.5GSa/s 实时采样率(双通道)
• 每通道200Mpts 记录长度
• 200,000 wfm/s 的波形更新率
• 10.2 inch 800*480 TFT LCD显示
• 490,000 分段存储，波形搜索功能
• 38 种自动测量功能
• 高分辨率采集模式
• I2C/SPI/UART/CAN/LIN 串行总线触发与解码功能
• 双通道频谱分析仪 (DC~2.5GHz)包含光谱图功能
• 双通道25MHz 任意波形发生器
• 13种电源分析测量功能（选配）
• 选配16通道逻辑分析仪 (MSO)

  GDS-3000A系列示波器提供每个通道高达200Mpts的记录长度，超长记录长度的优点允许用户即使在低速时间设置下也能保持较高的采样率。当采样率比测试频率高两倍时，它可以确保捕获的信号没有失真，这有利于在低速下长时间观察信号的变化，这对信号的深入分析非常有帮助。

  关于波形更新率，GDS-3000A高达200,000 wfm/s，用户可以轻松观察到零星的异常信号。分段存储器可连续捕获多达490,000个分段，可与触发条件设置配合使用，跳过长时间未改变的波形，只记录有意义的波形，从而提供最有效的内存使用方法。分段内存下还提供掩码功能，允许用户快速确定大量信号是否超出目标范围，并可以快速搜索错误波形的时间和实际信号。

  在测量功能方面，提供了38种测量项目。精细刻度功能可使用户根据需要微调垂直刻度，以实现全尺寸测量并提高电压或电流测量的精度。提供了高分辨率模式的采集方法，有效地消除了噪声，提高了自动测量的精度。屏幕显示器右侧提供了动态垂直刻度显示器，使用户更容易解释与测量信号相对应的垂直振幅。

  标准的1 MΩ和50Ω输入阻抗的选择允许用户根据不同的测量要求选择输入阻抗，以实现阻抗匹配。搜索功能可以根据用户设置快速查找合格信号，这对于查找和比较零星波形非常有帮助。

  光标标记功能允许用户清楚地观察光标测量的点之间的电压（或电流）、时间和增量数据。使用指示器功能，可以通过显示波形的部分来显示测量范围。

  在频域测量方面，GDS-3000A提供了FFT测量功能和双通道频谱分析仪。用户可以同时测量和分析双通道频域信号。光谱图功能允许用户轻松观察频谱分布随时间的关系，以便观察信号的频谱特性。

  GDS-3000A为开关电源测试提供了丰富的测试项目。提供的电源测试项目包括交流输入分析项目:电源品质、诺波、浪涌电流;直流输出分析所需测试项目:纹波/噪声、瞬态响应分析、开/关分析、效率;控制回路响应(Bode)和电源抑制比(PSRR);完整的开关元件分析项目:调制、开关损耗、SOA( 安全工作区)和磁性分析: B-H 曲线。GDS- 3000A内建50MHz(GCP-530)和100MHz(GCP-1030)电流探棒的电源。此功能可以节省用户购买电流探头电源的成本，减轻外出携带电流探头电源的负担。

  GDS-3000A标配双通道25MHz任意波发生器。用户可以选择任意波功能来存储模拟通道测量的信号或直接从信号发生器输出。此功能允许用户方便地生成各种类型的测量信号，以模拟各种信号输出。还配备了频率响应分析功能（Bode Plot），可应用于产品电路和元件特性验证与分析，包括RLC电路设计、滤波器设计和放大器设计验证与分析。

  GDS-3000A提供丰富的通信接口。除了常用的USB Host、USB设备端口和LAN端口外，它还包括一个高度稳定的RS232接口和一个选配的GPIB接口。

• GDS-3000A 规格本规格适用于GDS-3000A系列在+20°C~+30°C下通电至少30分钟。


  GDS-3352A	通道	2 + Ext
  	带宽	DC ~ 350MHz (–3dB) @50Ω/1MΩ input impedance
  	上升时间	1ns (calculated)
  	带宽限制	20MHz/100MHz/200MHz*
  GDS-3652A	通道	2 + Ext
  	带宽	DC ~ 650MHz (–3dB) @ 50Ω input impedance DC ~ 500MHz (–3dB) @1MΩ input impedance
  	上升时间	535ps (calculated)
  	带宽限制	20MHz/100MHz/200MHz/300MHz*
  *带宽限制公差为±10%。
  垂直灵敏度	分辨率	8 bits (Max.12 bits with Hi Res) For 1MΩ input impedance: 1mV*~10V/div For 50Ω input impedance: 1mV*~1V/div
  	输入耦合	AC, DC, GND
  	输入阻抗	1MΩ// 22pF approx.
  	DC增益精度	1mV: ±5% full scale ≥2mV: ±3% full scale
  	极性	Normal & Invert
  	最大输入电压	For 1MΩ input impedance: 300Vrms, CAT II For 50Ω input impedance: 5Vrms max.
  	偏移位置范围	For 1MΩ input impedance: 1mV/div ~ 20mV/div :±1V; 50mV/div ~ 500mV/div: ±10V 1V/div ~ 5V/div : ±100V; 10V/div : ±1000V For 50Ω input impedance: 1mV/div ~ 50mV/div:±1V; 100mV/div ~ 1V/div : ±10V
  	波形信号处理	+, -, ×, ÷, FFT, User Defined Expression FFT: Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning or Blackman.
  触发	Source	CH1, CH2, Line, EXT
  	触发模式	Auto (supports Roll Mode for 100ms/div and slower), Normal, Single
  	触发类型	Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Timeout, Alternate, Event-Delay(1~65535 events), Time-Delay(Duration, 4ns~10s), Bus (UART, I2C, SPI, CAN, LIN)
  	Holdoff 范围	4ns to 10s
  	耦合	AC, DC, LF rej., HF rej., Noise rej.
  	灵敏度	1div
  外部触发	Range	±20V
  	灵敏度	DC ~ 100MHz Approx. 100mV 100MHz ~ 350MHz Approx. 150mV
  	输入阻抗	1MΩ±3%~22pF
  *:在1mV/div和2mV/div下，带宽限制为20MHz。
  水平	时基范围	1ns/div ~ 1000s/div (1-2-5 increments) ROLL: 100ms/div ~ 1000s/div
  	预触发	10 div maximum
  	后触发	10,000,000 div maximum.
  	时基精度	±5 ppm, about ±2ppm increase in error per year
  信号采集	实时采样率	5GSa/s one channel; 2.5GSa/s dual channels
  	记录长度	Max. 200Mpts /CH
  	采集模式	Normal, Average, High Resolution, Peak Detect, Single
  	峰值检测	400ps (typical)
  	平均	Selectable from 2 to 256
  	分段数	1 to 490,000 maximum
  X-Y 模式	X-Axis 输入	Channel 1
  	Y-Axis 输入	Channel 2
  	相位偏移	±3° at 100kHz
  光标和测量	光标	Amplitude, Time, Gating available; Unit: Seconds(s), Hz (1/s), Phase (degree), Ratio (%).
  	自动测量	38 sets with indicator: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, %Flicker, Flicker Idx ,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase.
  	光标测量	Voltage difference between cursors(∆V) Time difference between cursors(∆T)
  	自动计数器	6 digits, range from 2Hz minimum to the rated bandwidth
  控制面板功能	Autoset	Single-button, automatic setup of all channels for vertical, horizontal and trigger systems, with “Undo Autoset”, “Fit Screen”/ “AC Priority” mode, and “Fine Scale” functions.
  	保存设置	20 sets
  	保存波形	20 sets
  	保存参考波形	4 sets
  电源测量 (选配)	Power Quality, Harmonics, Ripple, In-rush current, Switching Loss, Modulation, SOA, Transient, Efficiency, B-H curve, Control Loop Response, PSRR, Turn On/Off
  AWG	一般
  	通道	2
  	采样率	200MSa/s
  	垂直分辨率	14 bits
  	最大频率	25 MHz
  	波形	Sine, Square, Pulse, Ramp, DC, Noise Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac
  	输出范围	20 mVpp to 5 Vpp, HighZ; 10 mVpp to 2.5 Vpp, 50Ω
  	输出分辨率	1mV
  	输出精度	2% (1 kHz)
  	偏移范围	±2.5 V, HighZ; ±1.25 V, 50 Ω
  	偏移分辨率	1mV
  	Sine
  	频率范围	100 mHz to 25 MHz
  	平坦度 (relative to 1 kHz)	±0.5 dB < 15MHz; ±1dB 15MHz~25MHz
  	谐波失真	-40 dBc
  	杂散（非谐波）	-40 dBc
  	总谐波失真	1%
  	S/N Ratio	40 dB
  	方波/脉冲波
  	频率范围	Square: 100 mHz to 15 MHz
  	上升/下降时间	< 15ns
  	过冲	< 3 %
  	占空比	Square: 50% Pulse: 0.4% to 99.6%
  	最小脉冲宽度	30ns
  	抖动	500 ps
  	斜坡
  	频率范围	100 mHz to 1MHz
  	线性度	1%
  	对称性	0 to 100%
  频谱分析仪	频率范围	DC~2.5GHz Max, dual channel with spectrogram (based on Advanced FFT). Notice: Frequency which exceeds analog front end bandwidth is uncalibrated
  	Span	1kHz~2.5GHz (Max.)
  	分辨率带宽	1Hz~2.5MHz (Max.)
  	参考电平	-80dBm to +40dBm in steps of 5dBm
  	垂直单位	dBV RMS; Linear RMS; dBm
  	垂直位置	-12divs to +12divs
  	垂直比例	1dB/div to 20dB/div in a 1-2-5 Sequence
  	显示的平均噪声级	1V/div ß -40dBm, Avg :16 100mV/div ß -60dBm, Avg :16 10mV/div ß -80dBm, Avg :16
  	杂散响应	2nd harmonic distortion < 35dBc 3rd harmonic distortion < 40dBc
  	频域跟踪类型	Normal; Max Hold; Min Hold; Average (2 ~ 256)
  	检测方法	Sample; +Peak; -Peak; Average
  	FFT 窗	FFT Factor: Hanning 1.44 Rectangular 0.89 Hamming 1.30 Blackman 1.68
  逻辑分析仪(选配)	采样率	1GSa/s
  	带宽	200MHz
  	记录长度	Per Channel 10M points (max)
  	输入通道	16 Digital (D15 – D0)
  	触发类型	Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART, CAN, LIN), Parallel Bus
  	临界值分组	Settable thresholds for: D0-D3, D4-D7, D8-11, D12-15
  	临界值选择	TTL, CMOS(5V,3.3V,2.5V), ECL, PECL,0V ,User Defined
  	用户定义的临界值范围	±5V
  	最大输入电压	±40 V
  	最小驱动电压	±250 mV
  	垂直分辨率	1 bit
  Frequency Response Analyzer	频率范围	20Hz to 25MHz
  	输入与输出源	Channel 1 ~ 2
  	测试点数量	10, 15, 30, 45, 90 points per decade selectable for logarithm scale; 2 ~ 1000 points selectable for linear scale
  	动态范围	> 80dB (typical)
  	测试振幅	10mVpp to 2.5Vpp into 50Ω, 20mVpp to 5Vpp into High-Z, Fixed test amplitude or custom amplitude for each decade.
  	测试结果	Logarithmic or linear overlaid gain and phase plot, may also overlay with reference plots for cross comparison. Test results saved in csv format for offline analysis.
  	手动测量	Tracking gain and phase markers
  	绘图尺度	Auto-scaled during test
  显示	TFT LCD 类型	10.2″ TFT LCD WVGA color display
  	显示分辨率	800 horizontal × 480 vertical pixels (WVGA)
  	内插方式	Sin(x)/x
  	波形显示	Dots, vectors, variable persistence (16ms~4s), infinite persistence, gray or color waveforms.
  	波形更新率	200,000 waveforms per second, maximum
  	显示格线	8 x 10 divisions
  	显示模式	YT, XY
  接口	USB Port	USB 2.0 High-speed host port X1, USB High-speed 2.0 device port X1
  	以太网 (LAN)	RJ-45 connector X1, 10/100Mbps with HP Auto-MDIX
  	Go-NoGo BNC	5V Max/10mA open collector output X1
  	Power Supply Receptacles	±12V / 600mA for current probe use. Two sets of power supply receptacles for 2CH models;
  	RS232C	DB-9 male connector X1
  	VGA 影像输出	DB-15 female connector X1, monitor output for display on VGA monitor
  	选配的 GPIB 模组	Fully programmable with IEEE488-2 compliance
  	Kensington 安全锁插槽	Rear-panel security slot connects to standard Kensington-style lock.
  其他	多国语言菜单	Available
  	操作环境	Temperature: 0°C to 50°C. Relative Humidity ≤ 80% at 40°C or below; ≤ 45% at 41°C ~ 50°C.
  	屏幕帮助	Available
  	时间功能	Time and Date, Provide the Date/Time for saved data
  	内建Flash 存储空间	800M bytes Single-Level Cell flash memory
  	内建APP	Go/NoGo, DVM, DataLog, Digital Filter, Frequency Response Analyzer, Mask, Mount Remote Disk, Demo
  	用户自定义按键	User can select one of the several different preset functions as shortcut key.
  	额定电压范围与功耗	AC 100V ~ 240V, 50Hz ~ 60Hz, auto selection. power consumption:100W
  	重量	Approx. 4.6kg
  	尺寸	420mm(W)X 253mm(H)X 113.8mm(D)

• 标准配件
  • User manual CD, Power Cord, Certificate of Calibration
  • GTP-351R:350MHz 10:1 passive probe for GDS-3352A (one per channel)
  • GTP-501R:500MHz 10:1 passive probe for GDS-3652A (one per channel)





  选配



  DS3A-16LA	16 Channel Logic Analyzer
  DS3A-GPIB	GPIB Interface (factory install)
  GTL-248	GPIB Cable, Double Shielded, 2000mm
  GTP-033A	35MHz 1:1 Passive probe
  GCP-300	300 kHz / 200A Current probe
  GCP-500	500 kHz / 150A Current probe
  GCP-1000	1MHz / 70A Current probe
  GCP-530	50MHz / 30A Current probe
  GCP-1030	100MHz /30A Current probe
  GDP-025	25MHz High voltage differential probe
  GDP-050	50MHz High voltage differential probe
  GDP-100	100MHz High voltage differential probe
  GKT-100	Deskew fixture
  GRA-443-E	Rack Mount kit
  GTL-232	RS-232C cable, 9-pin female to 9-pin female, Null modem for computer

• 订购信息


  GDS-3652A	650MHz, 2 channels, Digital Storage Oscilloscope
  GDS-3352A	350MHz, 2 channels, Digital Storage Oscilloscope
